Machines de transformation du bois Nouveau centre d'usinage CNC quatre axes à grande vitesse

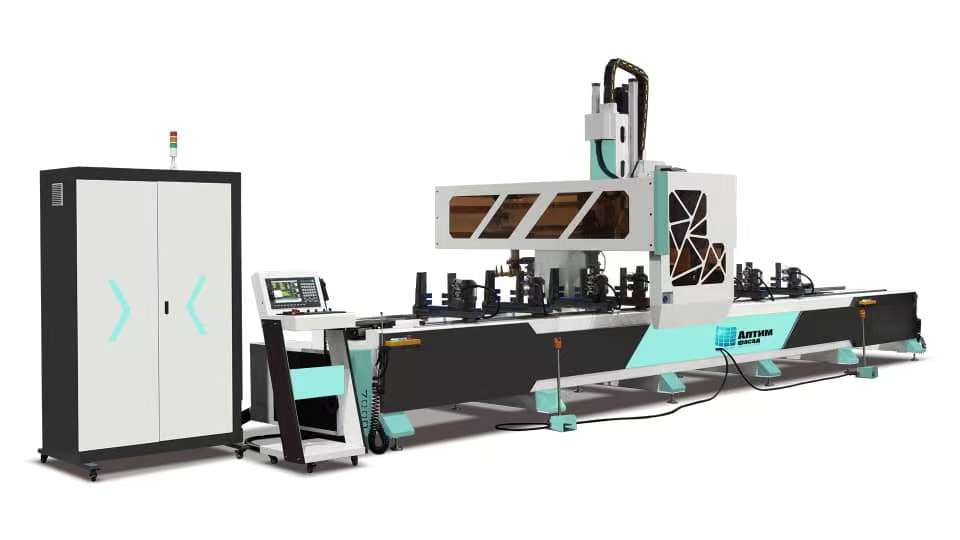

Nom : Centre d'usinage CNC à portique 4 axes

Modèle : LGS-CNC-10000

Caractéristiques de l'équipement :

(1) Il est adapté au fraisage et à la gravure de divers trous et rainures des murs rideaux en aluminium et des profilés industriels en aluminium, combiné avec un logiciel de programmation 3 D et à la réalisation parfaite du processus de perçage et de fraisage.

(2) (2) Utilisant le système de contrôle d'importation d'origine, un servo moteur, avec une vis à billes de haute qualité, des dents de rectification de rail de guide linéaire et des roulements à grande vitesse et d'autres institutions pour garantir que l'équipement ait une précision de traitement élevée.

(3) La position de la pince peut localiser automatiquement la zone de traitement.

(4) Le double banc peut être deux ou deux profils en même temps, alimentation interactive, sans interférence l'un avec l'autre.

(5) Avec une bibliothèque d'outils à 12 stations, avec une paire de plateaux de coupe, changement d'outil automatique, usinage automatique

Contacter maintenant

détails du produit

(1) Utilisant la broche électrique à grande vitesse importée d'Italie, elle peut effectuer le traitement de n'importe angle dans ± 90° avec une efficacité de travail élevée.

(2) Cadre : Il existe un système de lubrification automatique des guides linéaires et des vis à billes.

(3) Broche : Puissance 18 ±. Refroidissement par eau. Et bien sûr avec un codeur capable de réaliser le filetage.

(4) ajouter un système d’alimentation en liquide de refroidissement à la zone de coupe.

(5) Bibliothèque d'outils à 12 stations, doubles plaquettes de coupe, changement de lame automatique, traitement automatique.

(6) Station de serrage à 10 outils à déplacement automatique.

(7) Le convertisseur de fréquence doit être 50 % plus puissant que la broche, c'est le minimum.

Itinéraire longitudinal sur l'axe X	10000 mm
itinéraire longitudinal de l'axe Y /Trajet longitudinal le long de l'axe Y	1300mm
Déplacement longitudinal de l'axe Zrare /Itinéraire longitudinal le long de l'axe Z.	550 mm
X axe opération vitesse / Vitesse de l'axeX	0-80 m/min
ET axe opération vitesse / Vitesse de l'axeET	0-30 m/min
Z axe opération vitesse / Vitesse de l'axeZ	0-20 m/min
arbre principal vitesse / vitesse de l'arbre principal	0-24000 tr/min
Puissance de broche	Broche de refroidissement par eau de 18,00 kW avec encodeur

Plage de rotation de la broche / Plage de rotation de la broche	-90°~0°~+90°
magasin d'outils	12 tonnes o o je s	Collecteur et porte-outils HSK-F63
Longueur de montage maximale de l'outil	165 mm
Puissance installée totale / Capacité totale installée	Aqo
Station de serrage	10
Plage de taille de traitement	650 * 250 * 1 0 0 00 mm (ci-dessus) 435 * 250 * 1 0 0 00 mm (côté)
dimension du contour / taille du contour	1300023502550 mm
Poids	Environ 8 500,00 kg
