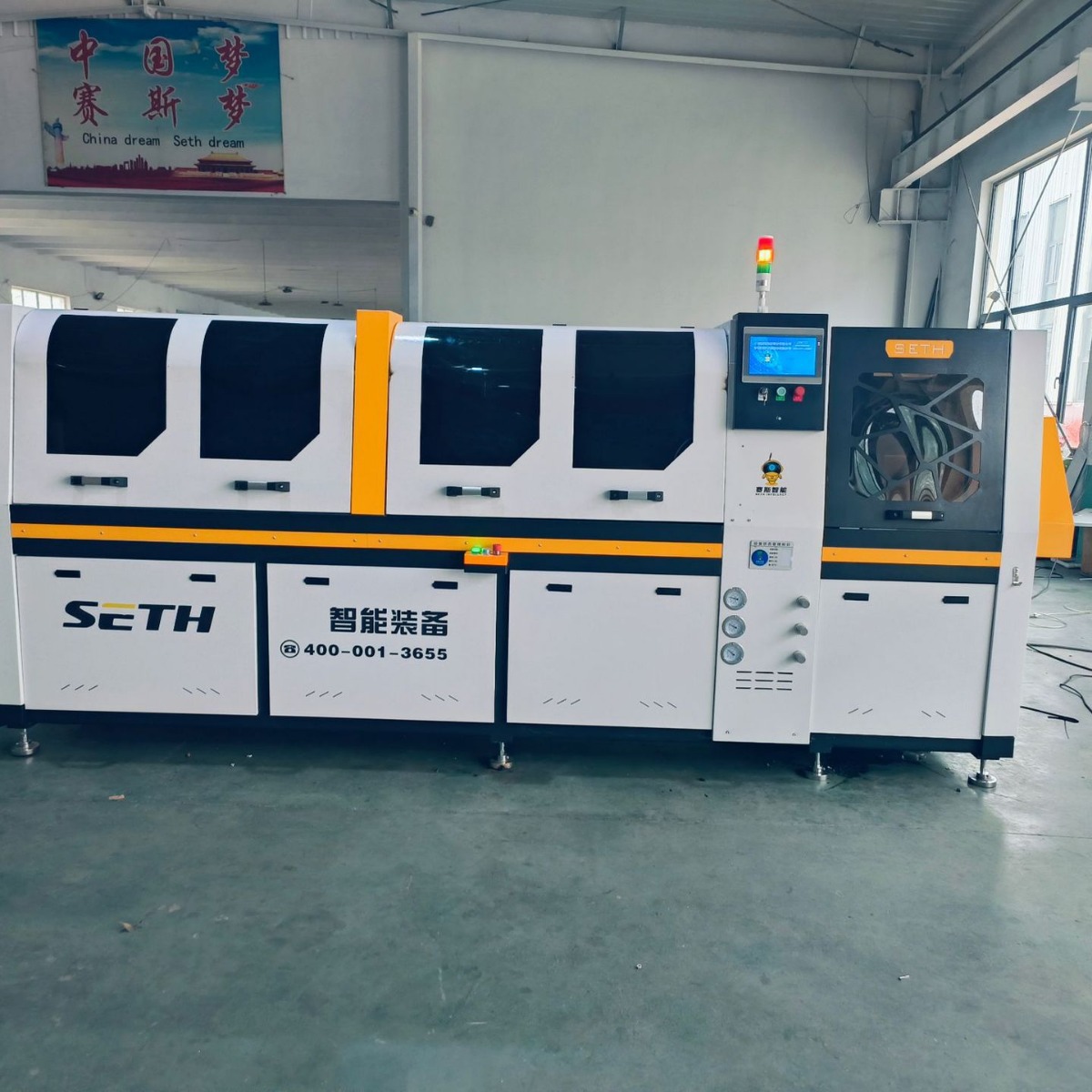

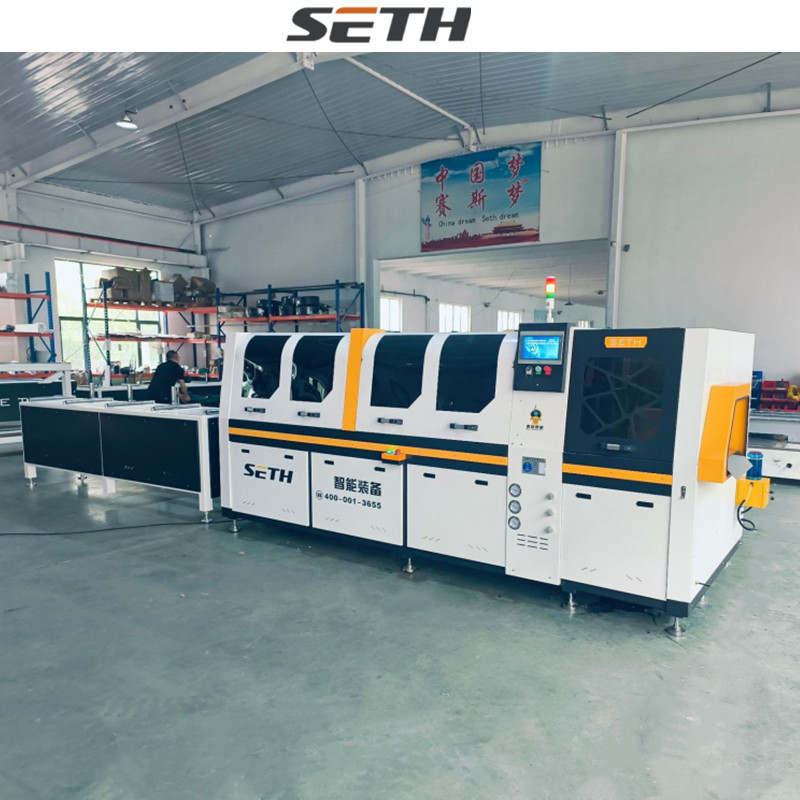

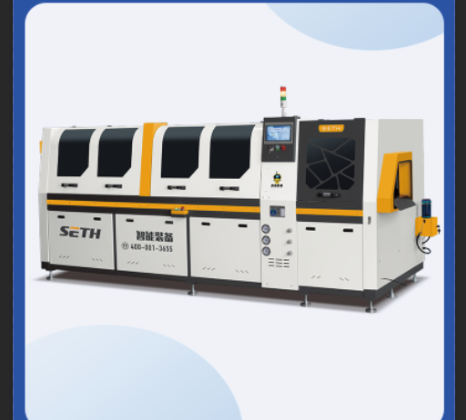

Machine de découpe d'aluminium CNC Machine de découpe entièrement automatique

Spécifications techniques et introduction des découpeuses d'aluminium entièrement automatiques

Les découpeuses d'aluminium entièrement automatiques sont des machines CNC de pointe conçues pour la découpe de profilés en aluminium de haute précision et à haut rendement dans des secteurs tels que la construction, l'électronique et les transports. Leurs spécifications techniques déterminent directement les performances telles que la précision de coupe, la vitesse de production et la compatibilité des matériaux, tandis que leurs caractéristiques de conception (par exemple, l'alimentation automatique et la surveillance intelligente) répondent aux exigences de la production de masse moderne. Vous trouverez ci-dessous une description détaillée de leurs principales spécifications techniques et une présentation complète de leurs fonctionnalités.

1. Spécifications techniques de base Les spécifications techniques varient légèrement selon le fabricant (par exemple, HAAS, TRUMPF ou marques industrielles locales), mais les paramètres suivants représentent les normes de l'industrie pour les découpeuses d'aluminium entièrement automatiques de milieu à haut de gamme. Toutes les valeurs sont basées sur des modèles courants adaptés au traitement des profilés en aluminium standard (alliages de la série 6000, par exemple 6061, 6063).

1.1 Paramètres de performances de coupe Paramètre Spécification Plage Description Capacité de coupe maximale Section transversale : 10 mm × 10 mm à 300 mm × 300 mm ; Longueur : 100 mm à 12 000 mm Définit les profilés en aluminium les plus grands/plus petits que la machine peut traiter. Par exemple, une capacité de 300 mm × 300 mm peut accueillir de grandes poutres structurelles, tandis qu'une longueur minimale de 100 mm convient aux petits composants tels que les dissipateurs thermiques électroniques. Précision de coupe Tolérance dimensionnelle : ±0,05 mm à ±0,1 mm ; Tolérance d'angle : ±0,1° Critique pour les industries exigeant de la précision (par exemple, l'aérospatiale, les cadres de panneaux solaires). La tolérance de ± 0,05 mm garantit une correspondance constante de la longueur pour les profils imbriqués. Vitesse de coupe 2 000 tr/min à 6 000 tr/min (pour les lames TCT) Varie selon le type de lame et l'épaisseur du profil. Un régime plus élevé (6 000) est utilisé pour les profils minces (par exemple, feuilles de 10 mm) afin de réduire l'accumulation de chaleur ; Un régime inférieur (2 000) convient aux profils épais (par exemple, tiges de 50 mm) pour maintenir la stabilité de la lame. Plage d'angle de coupe 0° (coupe droite) à 90° (coupe d'onglet), réglable par incréments de 0,1°. Prend en charge les coupes complexes pour l'assemblage (par exemple, angles de 45° pour les cadres de meubles, angles de 30° pour les garnitures architecturales). Diamètre de la lame : 250 mm à 400 mm Les lames plus grandes (400 mm) traitent des profils plus larges, tandis que les lames plus petites (250 mm) offrent une accélération plus rapide pour les coupes à profil fin de grand volume. 1.2 Paramètres structurels et dimensionnels Paramètre Spécification Plage Description Dimensions de la machine (L × L × H) 3 500 mm × 1 800 mm × 2 200 mm à 6 000 mm × 2 500 mm × 2 500 mm Dépend de la longueur du système d'alimentation (les machines plus longues prennent en charge des profils de 12 m). Une machine de 6 000 mm de long est typique pour le traitement de barres d'aluminium extrudé sur toute la longueur. Poids 1 500 kg à 4 000 kg Les machines plus lourdes (4 000 kg) sont dotées de cadres renforcés pour réduire les vibrations lors de la coupe à grande vitesse, améliorant ainsi la précision. Type de système d'alimentation Convoyeur à bande ou bras robotisé ; Vitesse d'alimentation : 5 m/min à 15 m/min Les convoyeurs à bande sont économiques pour les profilés standards ; les bras robotisés (vitesse 15 m/min) s'adaptent aux profils de forme irrégulière. La vitesse d'alimentation se synchronise avec la vitesse de coupe pour minimiser le temps de cycle. Force de serrage 500N à 2 000N (pneumatique/hydraulique) Réglable pour éviter d'endommager l'aluminium mou. Force inférieure (500N) pour les profils fins ; force plus élevée (2 000 N) pour les profils épais et rigides afin d'éviter tout mouvement pendant la coupe. 1.3 Paramètres électriques et de contrôle Paramètre Spécification Plage Description Alimentation 380 V/50 Hz (triphasé) ou 220 V/60 Hz (monophasé pour les petits modèles) Une alimentation triphasée de qualité industrielle assure un fonctionnement stable du moteur pour une coupe à couple élevé. Système de contrôle CNC (par exemple, Siemens SINUMERIK, Fanuc 0i-MF) Permet des séquences de coupe préprogrammées, un réglage des paramètres en temps réel et un diagnostic des défauts. Prend en charge le code G/M-code pour les coupes personnalisées. Type de capteur Capteur de longueur laser (précision : ±0,01 mm) ; Capteur de vibrations ; Capteur de température Les capteurs laser assurent une mesure précise de la longueur ; des capteurs de vibration/température détectent l’usure de la lame ou la surchauffe du moteur, déclenchant des alertes. Interface écran tactile de 10 à 15 pouces ; Port USB ; Port Ethernet L'écran tactile simplifie la saisie des paramètres ; USB/Ethernet permet l'importation/exportation de programmes et la surveillance à distance (par exemple, suivi des données de production via les systèmes IoT d'usine).1.4 Paramètres de sécurité et environnementaux Paramètre Spécification Plage Description Caractéristiques de sécurité Chambre de coupe fermée ; Boutons d'arrêt d'urgence (×3) ; Verrouillages de sécurité ; Niveau de bruit : ≤80 dB Les chambres fermées empêchent l'éjection des copeaux ; les verrouillages arrêtent la machine si la porte est ouverte. ≤80 dB répond aux normes OSHA en matière de bruit sur le lieu de travail. Système de refroidissement Lame refroidie à l'eau ou à l'air ; Capacité du réservoir de liquide de refroidissement : 10 L à 30 L Le refroidissement par eau est plus efficace pour les coupes à haut régime (réduit la température de la lame de 40 à 60 °C) ; Le liquide de refroidissement empêche l'aluminium d'adhérer à la lame. Collecte des copeaux Convoyeur de copeaux intégré + bac de collecte de 50 L à 100 L Élimine automatiquement les copeaux d'aluminium, réduisant ainsi le nettoyage manuel et les risques d'incendie (les copeaux d'aluminium sont inflammables).2. Introduction aux découpeuses d'aluminium entièrement automatiques 2.1 Principe de fonctionnement Les découpeuses d'aluminium entièrement automatiques fonctionnent selon un flux de travail en boucle fermée et contrôlé par CNC qui minimise l'intervention humaine : Chargement du matériau : les profilés en aluminium sont chargés dans la trémie d'alimentation automatique (ou placés sur le convoyeur à bande). Le capteur de longueur laser scanne le profil pour confirmer les dimensions et l'alignement. Configuration des paramètres : les opérateurs saisissent les paramètres de coupe (longueur, angle, vitesse) via l'écran tactile ou sélectionnent des modèles préprogrammés (par exemple, « coupe de cadre de panneau solaire » ou « coupe de garniture de fenêtre »). Serrage et positionnement : la pince pneumatique/hydraulique maintient le profilé en place et le système d'alimentation le déplace vers la position de coupe avec une précision de ± 0,01 mm (guidé par le système CNC). Exécution de la coupe : la lame TCT à grande vitesse (entraînée par un servomoteur) tourne au régime défini, coupant le profil tandis que le système de refroidissement pulvérise du liquide de refroidissement pour réduire la chaleur et la friction. Déchargement et gestion des copeaux : les profils finis sont automatiquement déchargés vers une table de collecte ; Les copeaux sont transportés via le convoyeur jusqu'au bac de collecte. La machine se réinitialise ensuite pour la coupe suivante, en répétant le cycle. 2.2 Principales caractéristiques de conception Gestion intelligente de la lame : La plupart des modèles incluent une compensation de l'usure de la lame : des capteurs détectent une efficacité de coupe réduite (par exemple, une augmentation des vibrations) et ajustent automatiquement la vitesse de coupe ou l'avance. Certaines machines affichent même une « alerte de remplacement de lame » lorsque l'usure dépasse 0,2 mm. Optimisation du traitement par lots : le système CNC stocke jusqu'à plus de 100 programmes de découpe, permettant une commutation transparente entre les lots. Par exemple, après avoir traité 500 cadres de fenêtres (angle 45°, longueur 1,2 m), la machine peut immédiatement passer à la découpe de 300 dissipateurs thermiques (angle 90°, longueur 0,3 m) en sélectionnant le programme pré-enregistré. Surveillance et maintenance à distance : via le port Ethernet, les techniciens peuvent accéder aux données en temps réel (par exemple, nombre de coupes, température de la lame, journaux d'erreurs) à partir d'une salle de contrôle centrale. Cela permet une maintenance prédictive, par exemple en planifiant le remplacement des lames avant qu'il ne provoque des problèmes de qualité. 2.3 Applications typiques Les découpeuses d'aluminium entièrement automatiques sont polyvalentes dans tous les secteurs, avec des cas d'utilisation courants, notamment : Construction : découpe de profilés de murs-rideaux en aluminium, de cadres de portes/fenêtres et de mains courantes (nécessite une précision de 0,1 mm pour un assemblage sans couture). Électronique : traitement de profilés en aluminium minces pour dissipateurs thermiques, boîtiers d'éclairage LED et boîtiers de circuits imprimés (faible longueur de coupe, volume élevé). Transport : Découpe de composants en aluminium pour châssis de véhicules électriques (VE), cadres de wagons de train et cadres de vélos (profils épais, exigences de résistance élevées). Énergie renouvelable : fabrication de cadres en aluminium pour panneaux solaires (nécessite une longueur constante pour garantir l'alignement des panneaux) et de composants d'éoliennes. 2.4 Comparaison avec les découpeuses semi-automatiques Pour mettre en évidence leurs avantages, voici une comparaison côte à côte avec des modèles semi-automatiques (basés sur le traitement de 1 000 profilés en aluminium/jour) : Découpeuse métrique entièrement automatique Découpeuse semi-automatique Efficacité de production 120 profils/heure (équipe de 8 heures : 960 profils) 50 profils/heure (équipe de 8 heures : 400 profils) Main-d'œuvre requise 1 opérateur pour 2 à 3 machines 1 opérateur par machine Taux de rebut 1 à 2 % (en raison d'une précision de ± 0,05 mm) 5 à 8 % (en raison d'erreurs de positionnement manuel) Temps de configuration pour les nouveaux lots 5 à 10 minutes 30 à 60 minutes 3. Conclusion Les découpeuses en aluminium entièrement automatiques combinent un contrôle CNC de haute précision, une manipulation automatisée des matériaux et des fonctions de sécurité intelligentes pour répondre aux exigences du traitement moderne de l'aluminium. Leurs spécifications techniques, telles qu'une précision de coupe de ± 0,05 mm, une vitesse de lame de 6 000 tr/min et une capacité de profil de 12 m, permettent une production efficace et cohérente dans tous les secteurs. En éliminant les erreurs manuelles, en réduisant les coûts de main-d'œuvre et en minimisant les rebuts, ces machines offrent une valeur à long terme aux fabricants qui intensifient leur production de profilés en aluminium. À mesure que la technologie progresse, les futurs modèles pourraient intégrer une maintenance prédictive basée sur l'IA (par exemple, l'IA analysant les données des capteurs pour prédire la défaillance des pales) et une intégration robotique pour des lignes de production entièrement automatisées, améliorant ainsi leurs performances et leur polyvalence.

Avantages des machines de découpe d'aluminium entièrement automatiques Dans le domaine du traitement des profilés en aluminium, les machines de découpe d'aluminium entièrement automatiques sont apparues comme une solution révolutionnaire, surpassant les équipements de découpe manuels ou semi-automatiques traditionnels sous de nombreux aspects. Conçues pour intégrer des technologies d'automatisation avancées, telles que des systèmes CNC (commande numérique par ordinateur), des mécanismes d'alimentation automatiques et une surveillance intelligente, ces machines résolvent les principaux problèmes de la découpe de l'aluminium, notamment une faible efficacité, une précision incohérente et une forte dépendance aux compétences des opérateurs. Vous trouverez ci-dessous une description détaillée de leurs principaux avantages, adaptés aux besoins pratiques des fabricants de transformation de l'aluminium. 1. Efficacité de production nettement supérieure L'efficacité est une priorité absolue pour la production de masse de profilés en aluminium, et les machines de découpe entièrement automatiques excellent dans la rationalisation du processus de découpe afin de minimiser les temps d'arrêt et de maximiser le rendement. Fonctionnement continu et ininterrompu : contrairement aux machines semi-automatiques qui nécessitent une intervention manuelle pour le chargement, le positionnement ou le réglage des lames, les modèles entièrement automatiques sont dotés de systèmes d'alimentation automatique intégrés (par exemple, des convoyeurs à bande ou des bras robotisés). Ces systèmes peuvent charger des profilés en aluminium (dans des longueurs allant jusqu'à 6 à 12 mètres) en continu, réduisant ainsi les temps morts entre les coupes. Par exemple, une machine standard entièrement automatique peut traiter 80 à 120 profilés en aluminium par heure, contre 30 à 50 profilés par heure pour une alternative semi-automatique. Vitesses de coupe rapides avec des performances stables : équipées de servomoteurs haute puissance et de systèmes de transmission de précision, les fraises entièrement automatiques maintiennent des vitesses de coupe constantes (généralement 2 000 à 6 000 tr/min pour les lames TCT) même lors de la manipulation d'alliages d'aluminium épais ou durs (par exemple 6061, 7075). Le système d'automatisation optimise également les trajectoires de découpe : pour la découpe par lots de profils identiques, il peut préprogrammer une logique de séquence pour éviter les mouvements redondants, réduisant ainsi encore le temps de cycle. Temps de configuration réduit pour les modifications par lots : lors du basculement entre différentes tailles de profil ou longueurs de coupe, les opérateurs n'ont qu'à saisir de nouveaux paramètres (par exemple, longueur, angle) dans le panneau de commande CNC. La machine ajuste automatiquement la distance d'alimentation, la position de la lame et la force de serrage, éliminant ainsi le calibrage manuel fastidieux requis pour les machines semi-automatiques. Le temps de préparation des nouveaux lots peut être réduit de 30 à 60 minutes à 5 à 10 minutes. 2. Précision de coupe et cohérence ultra-élevées Les profilés en aluminium destinés à des secteurs tels que l'aérospatiale, l'électronique ou la construction haut de gamme exigent une précision dimensionnelle stricte (souvent ± 0,1 mm) et une qualité de coupe uniforme. Les machines de découpe entièrement automatiques y parviennent grâce à des technologies avancées de contrôle de précision : Positionnement et découpe pilotés par CNC : Le système CNC utilise des encodeurs haute résolution (jusqu'à 0,001 mm) pour surveiller la position de la lame de coupe et du profilé en aluminium en temps réel. Cela garantit que chaque coupe s'aligne sur les dimensions préprogrammées, même pour les coupes complexes (par exemple, coupes d'onglet à 45° ou 60°, ou coupes entaillées pour l'assemblage). Par exemple, lors de la découpe de cadres en aluminium pour panneaux solaires (qui nécessitent une correspondance précise des longueurs pour garantir la stabilité structurelle), les machines entièrement automatiques maintiennent un écart de longueur inférieur à ± 0,05 mm sur plus de 1 000 pièces. Serrage stable pour éviter les vibrations : les systèmes de serrage automatiques (par exemple, les pinces pneumatiques ou hydrauliques) appliquent une pression uniforme sur le profilé en aluminium pendant la coupe, minimisant ainsi les vibrations pouvant provoquer des bords rugueux ou des erreurs dimensionnelles. Les pinces s'adaptent également à différentes sections transversales de profilés (par exemple, tiges, tubes ou formes irrégulières) en ajustant leurs points de contact : cette flexibilité garantit une force de serrage constante quelle que soit la géométrie du profilé. Compensation de l'usure de la lame : les modèles avancés disposent d'une surveillance intelligente de l'usure de la lame. Les capteurs détectent les changements subtils dans la résistance de coupe (signe d'émoussement de la lame) et ajustent automatiquement la vitesse de coupe ou l'avance pour compenser l'usure. Certaines machines envoient même des alertes lorsque le remplacement de la lame est nécessaire, évitant ainsi une baisse soudaine de précision due à des lames émoussées. Cela garantit que la première et la millième coupe d’un lot conservent le même niveau de précision. 3. Dépendance réduite au travail et facilité opérationnelle La découpe traditionnelle de l'aluminium repose en grande partie sur des opérateurs qualifiés pour contrôler l'alimentation, le positionnement et le réglage de la lame. Les erreurs dues à des facteurs humains (par exemple, fatigue, erreur de jugement) sont courantes. Les machines entièrement automatiques réduisent cette dépendance tout en simplifiant les opérations : Intervention minimale de l'opérateur : Une fois les paramètres de coupe définis et le matériau chargé dans la trémie d'alimentation, la machine fonctionne de manière indépendante. Les opérateurs doivent uniquement surveiller le processus (via un affichage numérique) et réapprovisionner les matériaux lorsque la trémie est vide. Cela signifie qu'un opérateur peut gérer 2 à 3 machines entièrement automatiques simultanément, contre un opérateur par machine semi-automatique. Interface utilisateur intuitive pour une utilisation facile : la plupart des découpeuses entièrement automatiques sont équipées de panneaux CNC à écran tactile qui affichent des données en temps réel (par exemple, nombre de coupes, température de la lame, alertes d'erreur) dans un format convivial. Des modèles préprogrammés pour les tâches de découpe courantes (par exemple, longueurs de cadre de fenêtre standard) permettent même aux opérateurs moins expérimentés de démarrer rapidement la production, réduisant ainsi les coûts de formation pour les fabricants. Gestion automatisée des déchets et des copeaux : les convoyeurs de copeaux et les bacs de collecte des déchets intégrés éliminent automatiquement les copeaux et les chutes d'aluminium pendant la découpe. Cela élimine le besoin de nettoyage manuel (une tâche fastidieuse et poussiéreuse avec les machines semi-automatiques) et maintient la zone de travail organisée. Certains modèles compressent même les copeaux pour faciliter leur recyclage, ajoutant ainsi de la valeur aux déchets. 4. Sécurité améliorée pour les opérateurs et les équipements La découpe de l'aluminium implique des lames rotatives à grande vitesse et des pièces mobiles lourdes, ce qui fait de la sécurité une préoccupation majeure. Les machines entièrement automatiques intègrent plusieurs dispositifs de sécurité pour protéger les opérateurs et éviter d'endommager l'équipement : Chambre de coupe fermée avec verrouillages de sécurité : la zone de coupe est entièrement fermée pour empêcher les opérateurs de toucher la lame rotative ou d'être heurtés par des copeaux volants. Des verrouillages de sécurité arrêtent automatiquement la machine si la porte de la chambre est ouverte pendant le fonctionnement, ce qui élimine le risque de contact accidentel, un danger majeur avec les couteaux semi-automatiques ouverts. Détection des défauts et arrêt d'urgence en temps réel : des capteurs surveillent les composants clés (par exemple, la température de la lame, le courant du moteur, la pression hydraulique) en temps réel. Si une anomalie est détectée (par exemple, lame surchauffée, système d'alimentation bloqué), la machine déclenche immédiatement un arrêt d'urgence et affiche un code d'erreur sur le panneau de commande. Cela évite les dommages à l'équipement (par exemple, bris de lame, grillage du moteur) et réduit le risque d'accident. Conformité aux normes de sécurité : la plupart des machines de découpe d'aluminium entièrement automatiques répondent aux normes de sécurité internationales (par exemple CE, OSHA) pour la sécurité des machines. Cela inclut des fonctionnalités telles que des boutons d'arrêt d'urgence (accessibles depuis plusieurs positions), des boîtiers de réduction du bruit (pour limiter les niveaux de bruit en dessous de 85 dB) et des pieds antidérapants pour stabiliser la machine pendant le fonctionnement. 5. Économies à long terme Bien que les machines de découpe entièrement automatiques nécessitent un investissement initial plus élevé que les modèles semi-automatiques, elles permettent de réaliser d'importantes économies à long terme via plusieurs canaux : Coûts de main d'œuvre réduits : Comme un opérateur peut gérer plusieurs machines, les fabricants réduisent leurs besoins en main d'œuvre. Pour une ligne de production traitant 10 000 profilés en aluminium par jour, le nombre d'opérateurs nécessaires peut être réduit de 5 à 6 (pour le semi-automatique) à 2 à 3 (pour le entièrement automatique), réduisant ainsi les coûts de main-d'œuvre annuels de 40 à 60 %. Réduction des déchets de matériaux : La haute précision des machines entièrement automatiques minimise les taux de rebut. Par exemple, dans la production de dissipateurs thermiques en aluminium (où même de petites erreurs dimensionnelles rendent les pièces inutilisables), les taux de rebut peuvent chuter de 5 à 8 % (avec des découpeuses semi-automatiques) à 1 à 2 % (avec des modèles entièrement automatiques). Pour un fabricant traitant 100 tonnes d’aluminium par mois, cela se traduit par une économie de 4 à 7 tonnes d’aluminium (d’une valeur de 10 000 à 20 000) par mois. Durée de vie prolongée de l'équipement et des lames : le fonctionnement fluide du système automatisé (par exemple, alimentation contrôlée, réduction des vibrations) réduit l'usure des composants mécaniques (par exemple, moteurs, roulements) et des lames de coupe. La durée de vie de la lame, par exemple, peut être prolongée de 20 à 30 % par rapport à une utilisation semi-automatique (où une alimentation ou un serrage irrégulier accélère l'émoussement de la lame). Cela réduit la fréquence des remplacements de pièces et les coûts de maintenance. 6. Polyvalence pour diverses applications de profilés en aluminium Les machines de découpe d'aluminium entièrement automatiques ne se limitent pas à de simples coupes droites : leur flexibilité les rend adaptées à un large éventail de besoins de traitement de l'aluminium : Adaptabilité à différents types et tailles de profilés : Elles peuvent traiter des profilés en aluminium avec des sections transversales de 5 mm × 5 mm (petites barres décoratives) à 300 mm × 300 mm (grandes poutres structurelles) et des longueurs. de 100 mm à 12 mètres. Le système de serrage réglable et les porte-lames interchangeables (pour différents diamètres de lame) élargissent encore leur applicabilité. Prise en charge des tâches de coupe complexes : au-delà des coupes droites, de nombreux modèles peuvent effectuer des coupes d'onglet (0° à 90°), des coupes en biseau et même des fentes ou des encoches (avec un outillage supplémentaire). Par exemple, lors de la découpe de cadres en aluminium pour meubles (qui nécessitent des coupes d'onglet à 45° pour un assemblage de coins sans couture), la machine peut préprogrammer l'angle et ajuster automatiquement l'orientation de la lame : aucune reconfiguration manuelle n'est nécessaire. Compatibilité avec l'intégration dans les lignes de production : les découpeuses entièrement automatiques peuvent être intégrées de manière transparente aux lignes d'extrusion en amont et aux équipements de traitement en aval (par exemple, perceuses, lignes de traitement de surface) via des systèmes de convoyeurs ou des bras robotisés. Cela crée un flux de production entièrement automatisé, réduisant le temps de manutention des matériaux et améliorant l’efficacité globale de la ligne. Conclusion Les machines de découpe d'aluminium entièrement automatiques représentent une amélioration significative par rapport aux équipements de découpe traditionnels, offrant une efficacité, une précision et une sécurité inégalées pour le traitement des profilés en aluminium. Leur capacité à réduire la dépendance en matière de main-d'œuvre, à minimiser les déchets et à s'adapter à diverses applications en fait un investissement précieux pour les fabricants souhaitant répondre à la demande croissante de produits en aluminium de haute qualité dans des secteurs tels que la construction, les transports, l'électronique et les énergies renouvelables. À mesure que la technologie d'automatisation continue de progresser, avec des fonctionnalités telles que la maintenance prédictive basée sur l'IA et la surveillance à distance basée sur l'IoT, les découpeuses entièrement automatiques renforceront davantage leur rôle de pierre angulaire des opérations modernes de traitement de l'aluminium.
